氣相法矽膠製品與沉澱法矽膠製品的差別

氣相法矽膠她與食品級以及醫療級矽膠有很多相似之處，也能夠通過某些出口檢測認證的但是在添加了不同的硫化劑以後就會有不同的效果和檢驗標準，氣相法矽膠雖然與食品級矽膠相識但是還是要添加硫化劑達到硫化效果才能通過美國FDA檢測認證，而對於歐美LFGB檢測認證還是不確定的，氣相法矽膠又稱高拉力矽膠，主要生產高透明的91抖音视频APP，它與普通矽膠比較能夠做出彈性膠高，韌性度高，壓縮緩衝變形低，抗黃效果高的產品，所以很多不知道的朋友都把氣相法矽膠稱為食品級矽膠，而食品級矽膠不管是任何材料能夠通過FDA和ROHS，LFGB檢測認證就能達到食品級矽膠的標準。

氣相法和沉澱法的區別,氣相法矽膠製品和沉澱法矽膠製品的差別

氣相法矽膠（氣相膠）與沉澱法矽膠（普通矽膠）的區別可以從一點就能區分出來，沉澱法矽膠在拉伸時會出現發白現象，而且拉伸度低，而氣相膠在拉伸的時候不會有出現發白現象，在拉伸度上麵可以達到500%左右。四氯化矽和空氣燃燒所得的二氧化矽，細度達1000目以上，沉澱法生產是使用矽酸鈉裏加入硫酸後使二氧化矽沉澱出來。細度隻有300-400目。所以氣相法矽膠與普通矽膠在性能上的相比之外價格也明顯要昂貴一點。

氣相法矽膠製品與沉澱法矽膠製品的差別

矽膠有兩種：一種是沉澱法矽膠；一種就是氣相法矽膠。它們的區別在於所添加的白炭黑不同：氣相法矽膠用的是氣相法白炭黑，所用白炭黑使用化學氣相沉積（CAV）法，又稱熱解法、幹法或燃燒法製作而成。

沉澱法矽膠用的是沉澱白炭黑，沉澱二氧化矽（白炭黑）的生產方法，其工藝路線大體上是：先采用燃油或燃氣在高溫下將石英砂與純堿反應製得工業水玻璃，工業水玻璃用水配製成一定濃度的稀溶液，然後在一定條件下加入某種酸，使二氧化矽沉澱出來，再經清洗、過濾、幹燥、粉碎、製得產品白炭黑。沉澱法又分酸法、溶膠法、碳化法等許多不同的具體方法,我國主要是采用酸法。酸法是將可溶性矽酸鹽與硫酸（或其它酸）一起反應，當反應液到達某一pH值時停止加酸反應，進行陳化，然後過濾並用水多次反複清洗，脫除Na2SO4後，送幹燥、粉碎後得到產品。

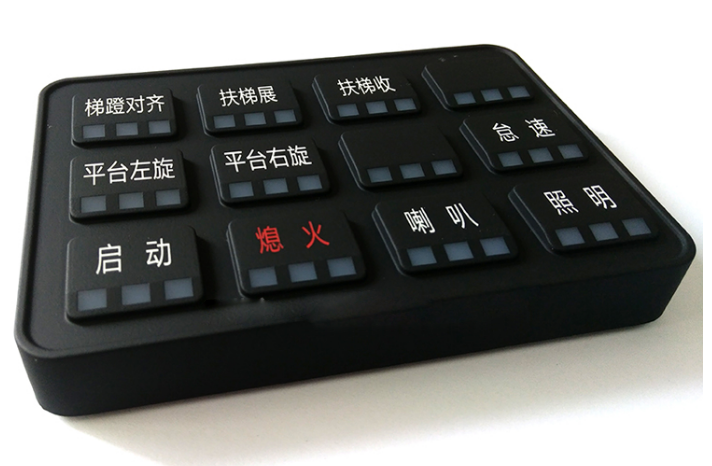

氣相矽膠抗撕力比較好，適用於：套子之內的產品、高壓鍋圈、矽膠線等等；沉澱法矽膠打擊壽命比較好，適用於：遙控器按鍵、手機按鍵、腳墊等。

氣相法和沉澱法的區別,氣相法矽膠製品和沉澱法矽膠製品的差別

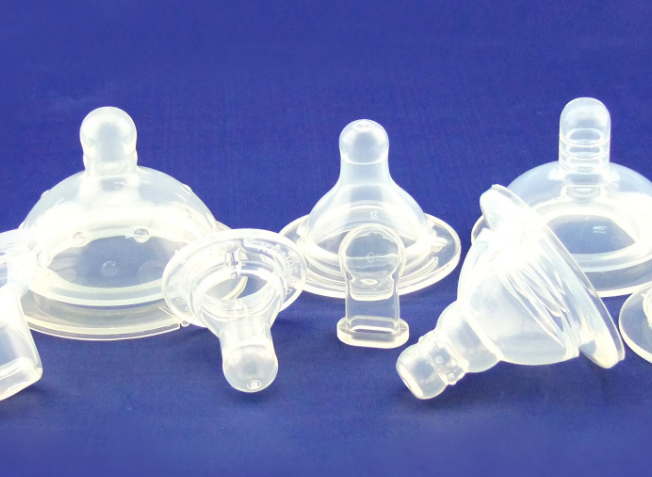

氣相法矽膠

外觀：米白色

硬度:30°，40°，50°，60°，70°，80°等，最常用的在40°-60°之間。

比重：1.04~1.05g/ml

斷裂伸長率：300-400%

抗拉強度：≥35.0kg/cm2

體積電阻率：≥1.0Ω×1015cm

擊穿電壓：20~32kv/mm

介電常數：3.0HZ

介電損耗因子：0.003HZ

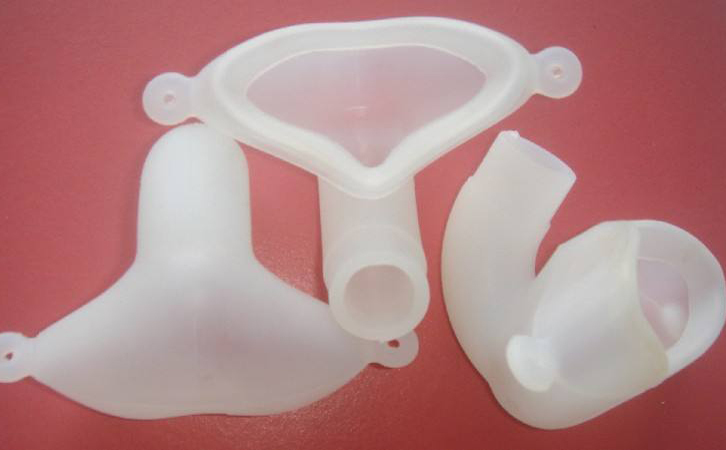

普通矽膠也叫做沉澱法矽膠

顏色通常都是半透明，乳白色，淺黃色，灰色等等。

硬度都在30°，40°，50°，60°，70°這幾個之中，常用的都在40°-70°之間。

密度:1.1-1.12g/c㎡

斷裂伸長率：300-400%

抗拉強度：≥35.0kg/cm2

體積電阻率：≥1.0Ω×1015cm

擊穿電壓：20~32kv/mm

介電常數：3.0HZ

介電損耗因子：0.003HZ

硫化條件兩種材料都適用：添加雙二五硫化劑0.5%;硫化模溫175-185度,硫化時間為1-3分鍾。

氣相法和沉澱法的區別,氣相法矽膠製品和沉澱法矽膠製品的差別

氣相法矽膠製品和沉澱法矽膠製品的其他區別：

氣相法白炭黑補強的矽膠扯斷強度撕裂強度伸張率都比沉澱法白炭黑補強的矽膠好。氣相法的透明。沉澱法的不透明或半透明。的區別在於氣相法比沉澱法生產的矽膠成本高，嗬嗬，故相同硬度氣相膠抗拉撕伸長率等比沉澱膠好，其環保指數也較高。

相關推薦閱讀：

矽膠製品休眠料和普通料的區別

矽膠橡皮筋和普通橡皮筋的區別

矽膠製品國內外的區別

高溫硫化矽膠和普通矽膠的區別

矽膠製品絲印和模印的區別

鉑金矽膠和普通矽膠的區別

矽膠是什麽
